Z45X(RVHX)型彈性暗桿座封閘閥
<div id="CpImg"></div><center><img alt="" src="/UpFile/201603/201632316355565.jpg" width="590" height="355" /></center><p>產品制造驗收技術標準</p><p>設計制造標準GB/T12232;CJ/T216</p><p>結構長度標準GB/…
產品制造驗收技術標準
設計制造標準GB/T12232;CJ/T216
結構長度標準GB/T12221
壓力試驗標準GB/T13927
法蘭尺寸標準GB/T17241.6;JB78
主要性能規范
適用介質 | 使用溫度 | 使用壓力 | 密封檢驗 | 強度檢驗 |
水、油品等 | ≤80℃ | 1.0Mpa | 1. 1Mpa | 1.5Mpa |
1.6Mpa | 1.76Mpa | 2.4Mpa |

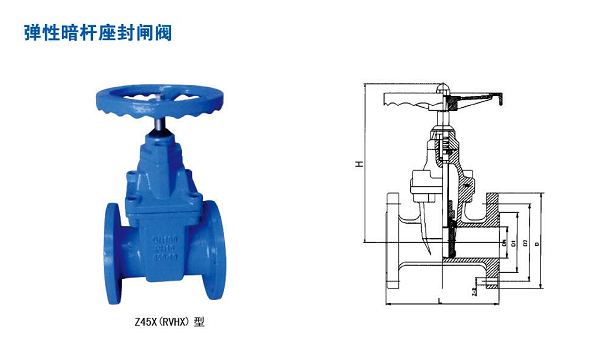

外形連接尺寸
公稱 直徑 | L：結構長度 | D：法蘭外徑 | D1：密封面直徑 | D2：螺栓孔中心圓直徑 | Z-D：孔數和孔徑 | H：高度 | ||||||
1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6Mpa | 1.0Mpa | 1.6mpa | 1.0Mpa | 1.6Mpa | |
DN50 | 178 | 165 | 99 | 125 | 4-Φ19 | 245 | ||||||
DN65 | 190 | 185 | 118 | 145 | 4-Φ19 | 270 | ||||||
DN80 | 203 | 200 | 132 | 160 | 4-Φ19 | 8-Φ19 | 300 | |||||
DN100 | 229 | 220 | 156 | 180 | 8-Φ19 | 320 | ||||||
DN125 | 254 | 250 | 184 | 210 | 8-Φ19 | 365 | ||||||
DN150 | 267 | 285 | 211 | 240 | 8-Φ23 | 420 | ||||||
DN200 | 292 | 310 | 266 | 295 | 8-Φ23 | 12-Φ23 | 540 | |||||
DN250 | 330 | 395 | 405 | 319 | 350 | 355 | 12-Φ23 | 12-Φ28 | 670 | 675 | ||
DN300 | 356 | 445 | 460 | 370 | 400 | 410 | 12-Φ23 | 12-Φ28 | 695 | 700 | ||
