JWJ型萬向鉸鏈補償器

JWJ型萬向鉸鏈補償器主要產品有：巨型波紋補償器,XB型分到纖維織物補償器（矩形）,電廠管道補償器,蒸汽管道方形補償器,橫向型補償器,直埋式補償器,矩形雙波補償器,蒸汽管道方形補償器,直埋式波紋補償器大波紋板盒型可…

產品介紹相關產品相關資訊立即訂購 阿里巴巴入口鏈接

【好管道新躍造】

鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。

（1）JW型萬向鉸鏈補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系旺旺在線客服或者加客服QQ：2172152931。

（2）隨貨發檢驗報告、合格證等資料。

（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】

（4）出口孟加拉污水處理廠工程，中南亞等地區

（5）報價均為出廠價，不含稅運。可開17％增值稅專用發票，如需含稅運請?zhí)崆罢f(shuō)明。

（6）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13526621751

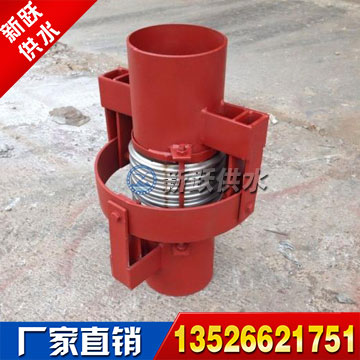

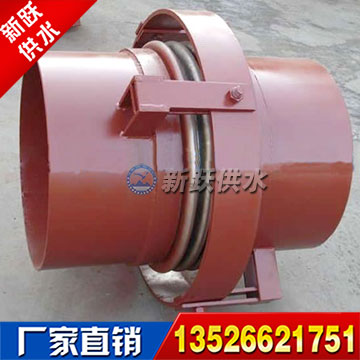

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······

JWJ型萬向鉸鏈補償器主要產品有：巨型波紋補償器,XB型分到纖維織物補償器（矩形）,電廠管道補償器,蒸汽管道方形補償器,橫向型補償器,直埋式補償器,矩形雙波補償器,蒸汽管道方形補償器,直埋式波紋補償器大波紋板盒型可限位補償器，矩形單波補償器，矩形雙波補償器，矩形三波補償器，不銹鋼波紋金屬軟管，曲管壓力平衡型波紋補償器，纖維織物補償器，圓形單波補償器等。

其補償器系列產品有：大波紋板盒型可限位補償器，矩形單波補償器，矩形雙波補償器，矩形三波補償器，不銹鋼波紋金屬軟管，曲管壓力平衡型波紋補償器，纖維織物補償器，圓形單波補償器等

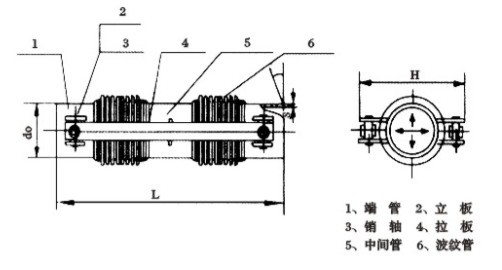

設計溫度： -20-+400°c 產品代號：JWJ、JJH 波紋管型式-連接形式壓力-通徑-補償量

	通經	波數	橫向補償量 mm/ 橫向鋼度 N/mm					徑向	接管端品尺寸		產品重量 kg
序					產品總長mm			最大	法蘭尺寸		產品總長 mm
號	DN	n	1200	1500	2000	2500	3000	外形	c	n-d	1200	1500	2000	2500	3000
								尺寸
1	100	4+4	Apr-91	127/2	187/1	247/0.6		300	﹩108×4		46	55	71	86
2									﹩180	8-﹩180	65	81	96
3	125	4+4	Nov-99	140/6	209/3	277/2		335	﹩133×14		66	83	101	118
4									﹩210	8-﹩180	96	114	131
5	150	4+4	108/12	153/6	230/3	307/2		380	﹩159×4.5		75	97	107	129
6									﹩240	8-﹩23	113	123	145
7	200	3+3	75/42	108/21	164/10	220/6		450	﹩219×6		102	124	161	198
8									﹩295	12-﹩23	144	181	218
9	250	3+3	76/68	116/33	182/14	244/8		525	﹩273×8		152	182	230	280
10									﹩335	12-﹩25	213	261	311
11	300	3+3		104/66	169/28	234/15	299/10	585	﹩325×8			242	307	372	437
12									﹩410	12-﹩25	278	343	408	473
13	350	3+3	</F, ONT>	160/38	225/20	291/13		662	﹩377×8		259	324	389	454
14									﹩470	16-﹩25	371	436	501
15	400	3+3	95/96	144/52	202/28	262/17		710	﹩426×8		333	408	483	557
16									﹩525	16-﹩30	470	545	619
17	450	3+3	85/130	115/90	162/48	210/29	285/20	776	﹩478×8			464	561	658	755
18									﹩585	20-﹩30	544	641	738	835
19	500	3+3		101/127	143/66	186/41	229/27	842	﹩529×8			563	662	761	860
20									﹩650	20-﹩34		673	772	871	970
21	600	3+3		98/182	143/93	187/56	232/38	976	﹩630×8			755	898	1041	1184
22									﹩770	20-﹩41		916	1059	1202	1345

序	通徑	波數	橫向補償量 mm/ 橫向鋼度 N/mm					徑向最大	接管端口	產品重量 kg
		波數	產品總長 mm					外形尺寸	尺寸	產品總長 mm
號	DN	n	2000	2500	3000	3500	4000	mm	mm	2000	2500	3000	3500	4000
23	700	3+3	81/287	199/144	157/86	196/57		1074	720*10	963	1134	1325	1476
24	800	3+3	69/407	103/200	137/119	170/79		1174	820*10	1331	1611	1890	2170
25	900	3+3		103/369	139/213	176/139	212/98	1300	920*10		1866	2210	2554	2898
26	1000	4+4		108/416	148/237	189/153	230/106	1420	1020*10		2637	3134	3631	4128
27	1100	4+4		101/493	139/281	177/181	216/126	1570	1120*10		2856	3402	3948	4094
28	1200	4+4		92/627	126/357	161/230	194/160	1680	1220*14		3317	3940	4568	519
