JDH型大拉桿橫向波紋補償器
鞏義市新躍供水材料有限公司專業生產JDH型大拉桿橫向波紋補償器，JDH型jdh型大拉桿橫向波紋補償器系列產品有：大波紋板盒型可限位補償器，矩形單波補償器，矩形雙波補償器，矩形三波補償器，不銹鋼波紋金屬軟管，曲管…
【好管道 新躍造】
鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。
（1）JDH型大拉桿橫向波紋補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系客服QQ：2172152931或者添加微信：13253475755
（2）隨貨發檢驗報告、合格證等資料。
（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】
（4）出口孟加拉污水處理廠工程，中南亞等地區
（5）報價均為出廠價，不含稅運�？砷_13％增值稅專用發票，如需含稅運請?zhí)崆罢f明。
（6）產品型號過多，價格無法一一注明，下單前請咨詢旺旺或者電話：13140182505、13253475755

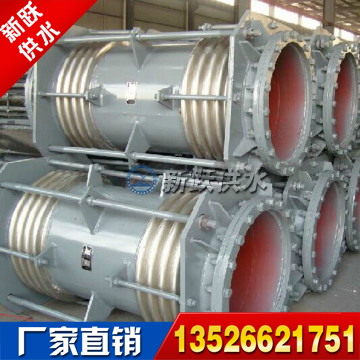

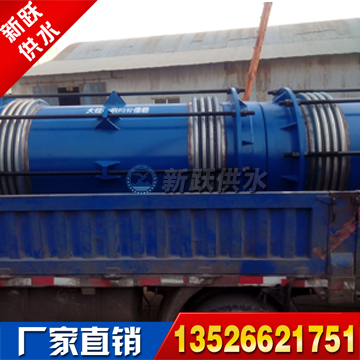

······以下圖片均為新躍供水廠家實景實地拍攝，盜圖必究！······
鞏義市新躍供水材料有限公司專業生產JDH型大拉桿橫向波紋補償器，JDH型jdh型大拉桿橫向波紋補償器系列產品有：大波紋板盒型可限位補償器，矩形單波補償器，矩形雙波補償器 ，矩形三波補償器 ，不銹鋼波紋金屬軟管，曲管壓力平衡型波紋補償器，纖維織物補償器，圓形單波補償器等。

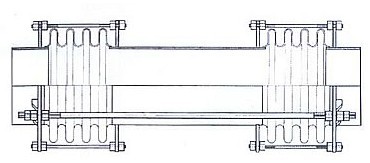

JDH型大拉桿橫向波紋補償器使用說明：大拉桿橫向型波紋器可以補償彎曲管段的橫向位移和量值不大的角位移，通常不用來補償角位移。該補償器由接管﹑二個波紋管以及大拉桿等零件構成。它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。該補償器兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移球面螺母繞球面墊圈轉動，同時拉桿還具有承受內壓推力能力。

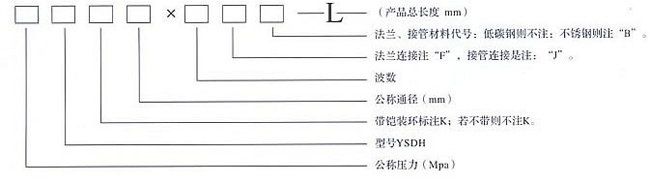

產品代號標注：
JDH型大拉桿橫向波紋補償器安裝使用注意事項：
1.膨脹節上的小拉桿是安裝運輸“冷緊”用的，不可作為承力件，產品在管道上安裝完畢后，必須將其拆除，方可投入運行。
2.當對膨脹節的橫向位移量要求較大或系統壓力較高時，可對膨脹節進行“冷緊”，冷緊量是實際橫向位移的一半，即1／2Y。冷緊方向與橫向位移方向相反進行。
工作溫度≤420℃疲勞壽命1500次
| 公稱通徑 | 波數 | 壓力等級MPa | 橫向補償量mm/剛度N/mm | 最大外徑尺寸mm | |||||
| DN | 產品長度mm | ||||||||
| mm | 1200 | 1500 | 2000 | 2500 | 3000 | 3500 | |||
| 100 | 4+4 | O.25 | 107/2.2 | 243/1.2 | 354/0.6 | 465/0.3 | - | - | 310 |
| 0.6 | 107/2.2 | 243/1.2 | 341/0.6 | 447/0.3 | - | - | 310 | ||
| 1 | 163/2.2 | 224/1.2 | 325/0.6 | 427/0.3 | - | - | 310 | ||
| 1.6 | Apr-91 | 127/2 | 187/1 | 247/0.6 | - | - | 310 | ||
| 2.5 | Aug-94 | 132/5 | 194/2 | 256/1 | - | - | 31O | ||
| 125 | 4+4 | O.25 | 181/2.8 | 251/1.5 | 369/0.7 | 487/O.4 | - | - | 360 |
| O.6 | 172/2.8 | 239/1.5 | 351/0.7 | 463/0.4 | - | - | 360 | ||
| 1 | 161/2.8 | 224/1.5 | 330/O.7 | 435/0.4 | - | - | 360 | ||
| 1.6 | Nov-99 | 140/6 | 209/3 | 277/2 | - | - | 360 | ||
| 2.5 | Nov-94 | 133/6 | 197/3 | 262/2 | - | - | 360 | ||
| 150 | 4+4 | 0.25 | 199/6 | 278/3.2 | 410/1.6 | 542/1.0 | - | - | 410 |
| 0.6 | 186/6 | 259/3.2 | 382/1.6 | 506/1.0 | - | - | 410 | ||
| 1.O | 122/10 | 170/6 | 251/3 | 332/2 | - | - | 410 | ||
| 1.6 | 108/12 | 153/6 | 230/3 | 307/2 | - | - | 41O | ||
| 2.5 | 82/22 | 117/12 | 176/5 | 234/3 | - | - | 410 | ||
| 200 | 4+4 | 0.25 | 155/9.4 | 220/4.9 | 327/2.25 | 435/1.4 | - | - | 480 |
| 0.6 | 138/9.4 | 196/4.9 | 291/2.25 | 388/1.0 | - | - | 480 | ||
| 1.O | 101/20 | 143/10 | 213/5 | 283/3 | - | - | 480 | ||
| 1.6 | 75/42 | 108/21 | 164/10 | 220/6 | - | - | 480 | ||
| 2.5 | 59/69 | 86/35 | 130/16 | 176/9 | - | - | 480 | ||
| 250 | 4+4 | 0.25 | 164/10.2 | 239/5.1 | 367/2.4 | 494/1.5 | - | - | 580 |
| 0.6 | 128/21 | 188/10 | 287/5 | 387/3 | - | - | 580 | ||
| 1 | 109/35 | 159/18 | 243/8 | 328/5 | - | - | 580 | ||
| 1.6 | 76/68 | 116/33 | 182/14 | 249/8 | - | - | 580 | ||
| 2.5 | 64/122 | 98/58 | 154/25 | 210/14 | - | - | 580 | ||
| 300 | 4+4 | O.25 | 144/17.6 | 174/8.4 | 287/3.7 | 379/2 | - | - | 660 |
| 0.6 | 94/50 | 144/24 | 228/10 | 313/6 | - | - | 660 | ||
| 1.O | - | 127/39 | 202/17 | 277/10 | 352/6 | - | 660 | ||
| 1.6 | - | 169/28 | 169/28 | 237/15 | 299/10 | - | 660 | ||
| 2.5 | - | 91/113 | 148/47 | 215/26 | 262/16 | - | 660 | ||
| 350 | 4+4 | O.25 | 100/26 | 157/14 | 254/5 | 352/3 | - | - | 750 |
| 0.6 | 83/73 | 130/34 | 210/14 | 292/8 | - | - | 750 | ||
| 1 | - | 117/54 | 190/23 | 263/13 | 337/8 | - | 750 | ||
| 1.6 | - | 95/96 | 160/38 | 225/20 | 291/13 | - | 750 | ||
| 2.5 | - | 81/158 | 135/63 | 190/34 | 246/21 | - | 750 | ||
| 400 | 4+4 | 0.25 | - | 146/16 | 238/7 | 330/4 | 423/2 | - | 780 |
| 0.6 | - | 122/45 | 199/19 | 276/10 | 354/7 | - | 780 | ||
| 1.O | - | 109/74 | 177/31 | 246/17 | 315/11 | - | 780 | ||
| 1.6 | - | 85/130 | 144/52 | 202/28 | 262/17 | - | 780 | ||
| 2.5 | - | - | 112/88 | 157/47 | 203/29 | 250/20 | 780 | ||
| 450 | 4+4 | O.25 | - | 134/20 | 216/8 | 299/5 | 383/3 | - | 870 |
| 0.6 | - | 129/40 | 208/17 | 289/9 | 369/6 | - | 870 | ||
| 1.O | - | 109/68 | 176/29 | 244/16 | 312/1O | - | 870 | ||
| 1.6 | - | - | 115/9 | 162/48 | 210/29 | 258/20 | 870 | ||
| 2.5 | - | 123/26 | 86/198 | 122/105 | 158/65 | 193/44 | 870 | ||
| 500 | 4+4 | O.25 | - | 119/53 | 199/11 | 277/6 | 355/4 | - | 920 |
| O.6 | - | 99/90 | 193/22 | 267/12 | 342/8 | - | 920 | ||
| 1.O | - | - | 160/38 | 222/21 | 285/13 | - | 920 | ||
| 1.6 | - | 111/54 | 101/127 | 43/66 | 186/41 | 229/27 | 920 | ||
| 2.5 | - | 108/108 | 76/284 | 107/149 | 140/91 | 172/62 | 920 | ||
| 600 | 4+4 | O.25 | - | 83/220 | 188/22 | 265/12 | 342/7 | - | 1010 |
| O.6 | - | - | 181/43 | 256/23 | 331/14 | - | 1O10 | ||
| 1 | - | 98/82 | 319/88 | 197/47 | 254/29 | - | 1010 | ||
| 1.3 | - | - | 98/182 | 143/93 | 187/56 | 232/38 | 1010 | ||
| 2.5 | - | - | 82/307 | 119/157 | 156/95 | 193/63 | 1010 | ||
| 700 | 4+4 | O.25 | - | - | 166/32 | 236/17 | 305/11 | - | 1140 |
| 0.6 | - | - | 161/64 | 228/34 | 295/21 | 263/14 | l140 | ||
| 1.O | - | - | 117/132 | 165/70 | 214/43 | 264/29 | 1140 | ||
| 1.6 | - | - | 81/287 | 199/144 | 157/86 | 196/57 | 1140 | ||
| 800 | 4+4 | O.25 | - | - | 146/45 | 208/24 | 27I/15 | 334/10 | 1240 |
| 0.6 | - | - | 141/93 | 20l/49 | 262/30 | 323/20 | 1240 | ||
| 1.O | - | - | 102/182 | 146/95 | 190/59 | 235/40 | 1240 | ||
| 1.6 | - | - | 69/402 | 103/200 | 137/119 | 170/79 | 1240 | ||
| 900 | 4+4 | 0.25 | - | - | - | 184/49 | 249/28 | 314/18 | 1370 |
| 0.6 | - | - | - | 179/97 | 242/56 | 305/37 | 1370 | ||
| 1.O | - | - | - | 139/17111 | 188/99 | 237/64 | 1370 | ||
| 1.6 | - | - | - | 103/369 | 139/213 | 176/139 | 1370 | ||
| 1000 | 4+4 | 0.25 | - | - | - | 194/52 | 266/30 | 340/19 | 1500 |
| 0.6 | - | - | - | 194/104 | 266/59 | 340/38 | 1500 | ||
| 1 | - | - | - | 148/185 | 204/106 | 260/68 | 1500 | ||
| 1.6 | - | - | - | 108/146 | 148/237 | 189/153 | 1500 | ||
| 注：如需法蘭連接按照JB81－59標準供貨．可根據用戶要求或其它標準供貨。 | |||||||||
| 注：通徑超過Ø1000的大拉桿橫向型補償器請?zhí)峁┫鄳膮�，如需法蘭連接按照JB81—59標準，可根據用戶要求或其它標準供貨。 | |||||||||
